利用太陽能板光控點燈 .

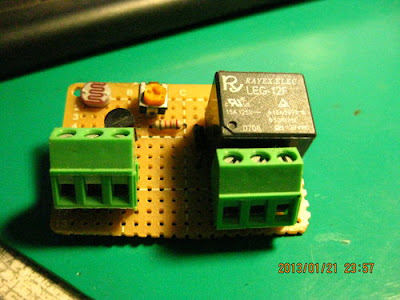

以前剛玩太陽能時,為了控制樓梯間照明的啟閉(明滅),
diy一個利用光敏電阻的控制電路.但置於室外風吹雨淋,時常故障..

因此,找來一個24小時的定時開關.但由於季節性的日出日沒時間並不固定,

因此得時常隨季節調整啟閉時間,有點麻煩

其實,不用如此麻煩去製作光敏控制電路板,也不用找定時器
服役中的太陽能板就是一個控制的光感元件,利用現有的太陽能板再加個24V繼電器,
就可達到天亮熄燈.天黑點燈的控制功效,比前兩樣還精準呢!
這個繼電器的線圈電源要從太陽能板與防逆二極體間接出,

才不致夜間用到電瓶電壓,失去控制功能

上圖的繼電器上面是本帖的光感控制,下面繼電器是台電綠能自動切換

轉載--3000純正弦波逆變器DIY .

http://download.21dianyuan.com/download.php?id=71472

3000純正弦波逆變器設計

訂時器適用電壓改裝 .

取得一顆220v工業用訂時器,想利用它來控制綠能供電系統的啟閉時間,而我的綠能系統是
AC 110V 電壓,但這顆訂時器卻是AC 220 V,接在AC 110時時鐘轉盤連動都不動,

為了讓它能用在110V系統,只好拆解看能否改裝適用電壓




它的時間轉軸是由220V經過一顆限流電組降壓後直接供應線圈
改裝成士用110v電壓





並聯一顆同樣規格電阻,改裝成適用110v電壓

FUJIMARU(富士丸)型號: LT-3SEV07 --37吋液晶電視故障維修

畫面白霧異常

研判T-con故障,測量GAMMA各點電壓值,部份測試點電壓異常...
T-CON板上故障的AS15-G,已拆下,並清潔焊點

拆下的AS15-G 故障IC

換上新品零件

完修試機

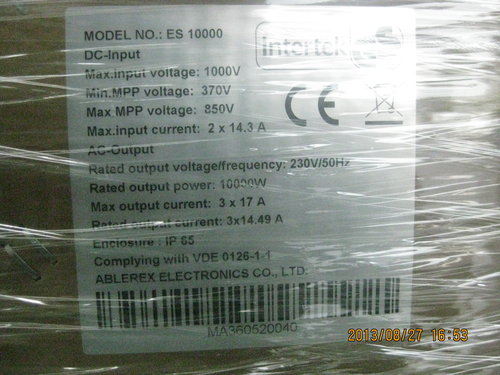

ES 10000





中文使用手冊
